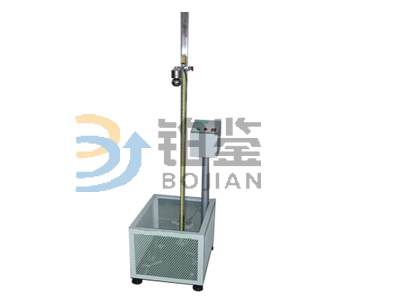

落球冲击试验机_济南铂鉴测试技术有限公司

一、产品简介
落球冲击试验机适用于塑胶、陶瓷、亚克力、玻璃、镜片、五金等产品的耐冲击强度测试。是根据《GB/T9962-1998建筑用安全玻璃材料-安全玻璃性能规范和试验方法》之《6.10落球冲击剥离性能方法》而设计。将测试产品放在试验台面上，将规定重量的钢球从规定跌落高度上自由跌落在产品上，对产品进行冲击，然后检查产品外观及各方面性能满足建筑用安全夹层冲击测试要求。测试标准：JIS R3205:1989、ISO/DIS125421 12543-6:1997 AS/NZS2208:1996、GB/T9962-1999。
二、落球冲击试验机技术参数
1、钢球重量：55、64g、110、225、535g（可根据要求选购）
2、钢球重量允许误差：±5g
3、保护装置：四周有防护网箱
4、控制及升降方式：电路控制电磁铁吸盘，手动升降电磁体固定杆
5、跌落高度：0~1500 /2000mm（手动可调，钢尺显示刻度，根据要求选择）
6、跌落高度显示：刻度钢尺加直角尺垂直指示
7、跌落高度精度：1mm
8、跌落杆形状：方杆
9、样品框工作空间：400×350mm
10、样品夹持方式：夹具夹持
11、跌落铁板：厚度10mm
12、机台尺寸(L×W×H）：约500×400×1800mm
13、冲击试验机机台重量：约30kg
14、工作电源：AC220V、50HZ
三、操作说明：
1、夹持试品，根据试品的形状及客户对试品的跌落，使用万能夹具将试品夹紧（试品是否需要夹具夹紧根据客户来说）。
2、开始设定试验行程，左手拧松电磁体杆上的固定手柄，将电磁铁固定杆底端移至大于需要的跌落高度4cm处（此时的跌落高度不是很精确），然后稍微将固定手柄拧紧，将需要的钢球吸合在电磁铁上。将配备的直角尺一端垂直于跌落杆上需要高度的刻度尺刻度上，通过细微移动，使钢球下端与需要高度的高度尺刻度相垂直，再拧紧固定手柄。
3、开始试验，按下跌落键，钢球自由下落，对试品进行冲击，根据客户的需要可重复试验及更换钢球试验或者更换产品试验等，此时应当记录好每次的试验结果。
四、落球冲击试验机注意事项和维护保养：
1.使钢球之中心对准夹具中心,并固定好。
2.钢球落下后,可能会跳出箱体,须注意安全。
3.切勿用利器刮伤机台表面。
4.每次试验完毕,请擦拭机台。
5.将钢球擦拭干净,并放回箱子内。
6.试验完毕后,请关闭电源。
五、落球冲击试验机技术情报和资料的保密
1、本技术方案属于济南铂鉴测试技术有限公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
2、铂鉴对用户提供的技术情报和资料亦应承担保密义务。
