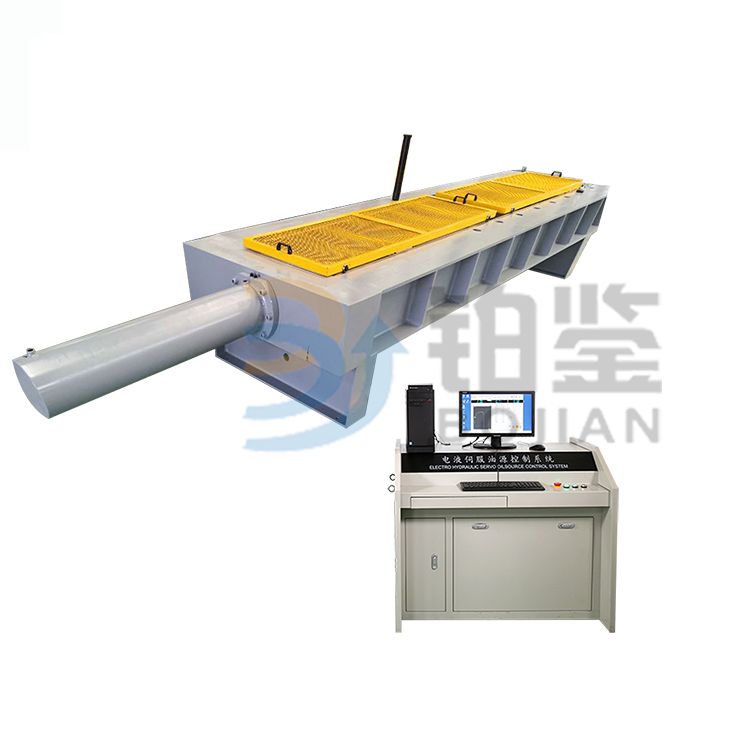

BJGL-600KN钢丝绳拉力试验机
时间:2017-04-27 15:26 点击:次
一、产品介绍：
BJGL-600KN钢丝绳拉力试验机主要测试钢丝绳的拉伸试验、破断拉力试验，适用于钢丝绳制造厂家。
二、钢丝绳拉力试验机执行标准：
GBT 8358-2014 钢丝绳实际破断拉力测定方法
GB/T3159-2008《液压式万能试验机》
GB-T20118-2006一般用途钢丝绳
GB-T8706-2006钢丝绳术语
三、钢丝绳拉力试验机主要技术参数：
最大试验力 600KN
试验力测量范围kN 2%-100%FS（12-600KN）
试验力示值相对误差 ≤示值的±1%
试验力分辨率 0.01kN
位移测量分辨力mm 0.01
变形测量精度mm 0.01
最大拉伸试验空间mm 600
最大压缩空间mm 550
活塞行程mm 200
圆试样钳口夹持直径mm Φ13-Φ40
扁试样钳口夹持厚度mm 0-40
扁试样最大夹持宽度mm 75
压盘尺寸mm 160*160
弯曲试验两点间最大距离mm 350
拉伸空间两支柱距离mm 465
弯曲支滚宽度mm 140
弯曲支滚直径mm Φ40
最大弯曲度mm 150
剪切试样直径mm 10
活塞最大移动速度mm/min 约80
油泵电动机功率kw 1.1
横梁上下移动电动机功率kw 0.75
夹紧方式 自动/手动加紧
主机外形尺寸mm 约800×580×2100
测力柜外形尺寸mm 约1120×700×950
机器重量kg 约2350
四、钢丝绳拉力试验机试验程序
1.将试样安装在试验机上，并保证试样轴绒与试验机夹头轴线重合。
2. 对于浇铸法拉伸试样，采用立式拉力试验机试验时，先将试样置于上、下钳口座内，并让下钳口座内的试样悬空，调整试验机零点，再实施拉伸试验。
3.对于套管压制法，将压制好的套管试样直接央持存钳口中，即可实施拉伸试验。
4.对于直接夹持法，应采用合适的央具，必要时可以在试样与夹具间衬垫沾有金刚砂的铝箔，避免夹具夹伤试样表面。
5.对于缠绕法，先将试样一端同定在试验轮上，然后将试样缠绕在试验轮中，拉紧试样，最后固定试样另一端，即可实施拉伸试验。
6.试验过程中应平稳加载。当施加的试验力值不大于钢丝绳最小破断拉力的80%时，试验力可以较快的速率施加，但是当试验力值超过80%时则应缓慢加载，力值增加的速率每秒应不超过最小破断拉力的0.5%。
7.试验过程中应采取有效措施，防止钢丝绳试样发生旋转，以免影响试验结果的准确性。
8.如果钢丝绳试样在距离夹头6d或50 mm（两者取其小者）内破断，其实测破断拉力达到相关产品标准的规定时，可视为试验有效。否则该试验无效，应重新取样进行试验。
9.在保证试验有效的前提下，上述方法均可作为仲裁试验方法。
五、钢丝绳拉力试验机功能介绍：
1、该试验机采用液压缸下置式，调整试验空间的动力及传动装置安装在试验机底部，传动平稳；上下钳口座为全开式结构，自动液压夹紧系统，装夹方便，稳定性好。
2、下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。
3、本机所有操作可通过电脑控制完成，操作方便保证安全。
4、本机有加荷速度显示功能，能实现试样要求的加荷速度，操纵部分及指示部分高度适当，便于试验者进行操作与观察。
5、该试验机采用微机控制全数字宽频电液数字阀，驱动精密液压缸，对试验力、位移、变形进行多种模式的自动控制。
六、钢丝绳拉力试验机包装标准、运输等：
1.供方应在设备发运前对其进行满足于运输的距离、防震、防锈、和防损装卸要求的包装，以保证货物安全运输到达需方厂内；
2.供方在包装上注明货物名称及重量，使用说明书、合格证书、随配附件和工具与设备一起发送；
3.设备在发运手续办理完毕后24小时内发货，并与48小时内通知需方准备接货。
