BJDW-100KN 弹条扣件压力试验机
时间:2019-06-03 15:29        点击:
BJDW-100KN 弹条扣件压力试验机文章目录
1、
弹条扣件压力试验机设备概述
2、弹条扣件压力试验机适用标准
3、弹条扣件压力试验机试验方法
4、弹条扣件压力试验机技术参数
5、弹条扣件压力试验机环境要求

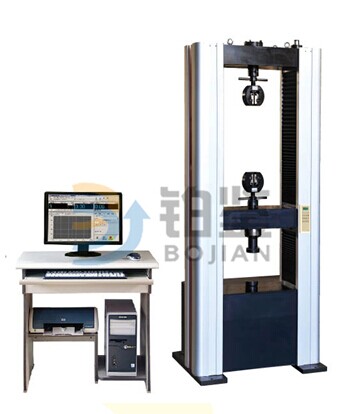

一、BJDW-100KN 弹条扣件压力试验机设备概述
    BJDW-100KN 弹条扣件压力试验机专用于各类弹条扣件的压力检测可满足标准上规定的定力值测变形,定变形测量力值等测试方法。另外配置一些工装还可对金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、撕裂、剥离、抗压、抗折等力学性能的测试。
二、  弹条扣件压力试验机适用标准
TB/T1495.2-1992《弹条I扣件》
GB/T16491-2008 《电子式万能试验机》
GB/T12160-2002《单轴试验用引伸计的规定》
GB/T16825-1997《拉力试验机的检验》
JJG475-2008《电子万能试验机检定规程》
GB/T2611-2007《试验机通用技术要求》
三、  弹条扣件压力试验机试验方法

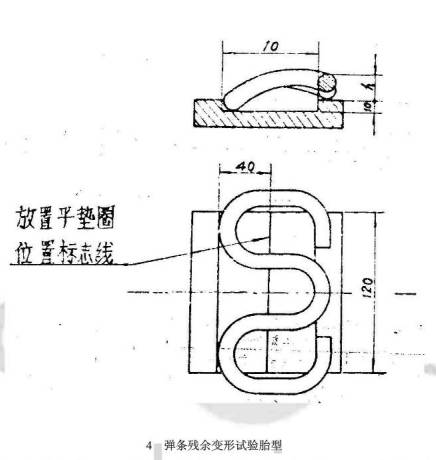

弹条残余变形的测定,在试验机上进行,具体步骤如下;     将弹条放在平台上,用深度尺测量弹条中部前端的相对高度,记为ho,然后将弹条置于特制的胎型内,如上图所示,并将胎型放在试验机的台座上;   在弹条放置平垫圈的位置划一标志线,在试验机压头与弹条之间垫一φ50mm的平垫圈(厚度不小于6mm,硬度HR41—47),使垫圈中心线与弹条标志线重叠;   缓慢加载至50kN并稳定5s,然后卸载回到零.如此重复三次后,把弹条放回平台,再测量前端相对高度,记为h1,弹条残余变形为ho -h1
四、弹条扣件压力试验机技术参数
1、型号:               BJDW-100KN
2、最大试验力:          100KN
3、测量范围:             2%-100%;
4、试验里分辨率:        0.01KN
5、试验力准确度:        优于示值的±1%或者±0.5%
6、试验机级别:          1级
7、位移分辨率:          0.01mm;
8、位移测量准确度:      ±0.5%;
11、试验行程:           600mm(可定制)
12、压盘直径:           150mm(可定制)
13、速度范围:           1-300mm/min
14、速度精度:           优于示值的±0.5%
17、外观、装配:         应符合GB/T2611要求
五、弹条扣件压力试验机环境要求
1、在室温10°C~35°C范围内,相对湿度≤80%;
2、在稳固的基础或工作台上;
3、在无震动及周围无腐蚀性介质的环境中;
4、电源电压的波动范围不应超过额定电压的±10%。
