预埋槽道疲劳试验机
时间:2019-08-19 16:51        点击:
一、产品介绍:

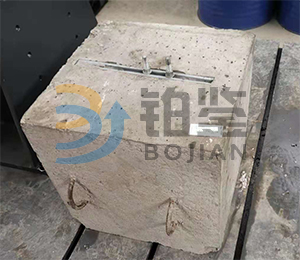

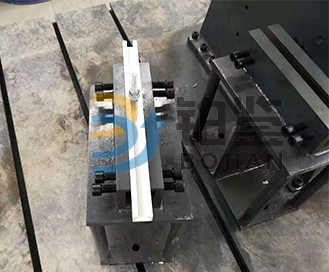

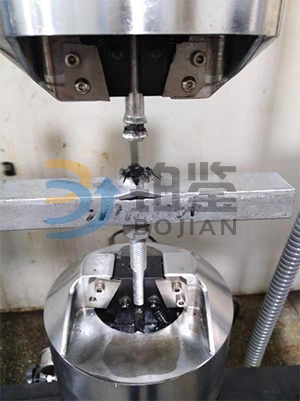

  预埋槽道疲劳试验机专业检测电气化铁路接触网隧道内预埋槽道疲劳性能试验,也可应用于材料和零部件的拉伸、压缩、低周和高周疲劳试验。通过配置相应的附件和试验软件可用于各种材料的裂纹扩展断裂力学以及其他各种力学试验。配置高低温箱可进行高低温力学试验。
二、结构组成部分:
  预埋槽道疲劳试验机主要由主机(上置双50kN伺服直线作动器)、及其液压驱动模块、恒压伺服泵(流量80L/min、系统压力21MPa)、全数字单通道XGDC580多通道伺服控制器、以及计算机打印机、相关试验软件、其它必要的附件等组成。
三、功能介绍:

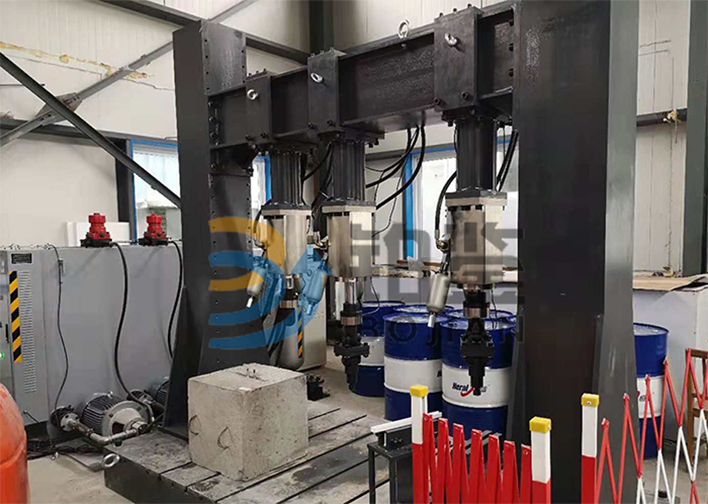

1、主机:主机为龙门式框架式结构, 伺服直线作动器上置于主机横梁。
2、主机为龙门式框架式结构,横梁稳固可靠,同时保证在非试验状态时横梁保持锁止不动。台面均布T型固定槽,方便试样固定、装夹。
3、作动器内置Schaevitz sensors公司高精度LVDT位移传感器用于测量试验位移。作动器安装有由过滤精度为0.003mm精密滤油器以及具有消脉、蓄能功能的进回油路蓄能器、试验机专用两级电液伺服阀组成的液压模块。精密滤油器安装在电液伺服阀前,可有效防止电液伺服阀因液压油污染造成堵塞。
4、伺服阀采用中国航天609所疲劳试验机专用电液伺服阀FF106-95
四、
预埋槽道疲劳试验机技术参数:
最大静态试验力:±100kN,有效测力范围2%-100%,示值精度±0.5%。
最大动态试验力:±100kN,幅值波动度不大于各档±2%FS。
作动器最大振幅:±100mm,示值精度20%起±0.5%FS。
频率范围:0.1—50Hz 。
主要试验波形:由控制器支持。
恒压伺服泵站规格:流量80L/min,21Mpa,电机功率22kW;
工作台尺寸:3000*3000*250 mm
立柱间距:3000*2000mm;
最大试验空间:2000mm。
冷却方式:自动恒温油冷机。
五、售后服务:
1、在客户正常的储运、保养、使用条件下,因产品的质量问题而不能正常使用时,承诺:“7天包退、15天包换,终生保修"服务,三包期一年。
2、接到客户信息反馈后,将在2小时内电话响应,如需上门服务, 48-72小时赶到现场解决问题。
