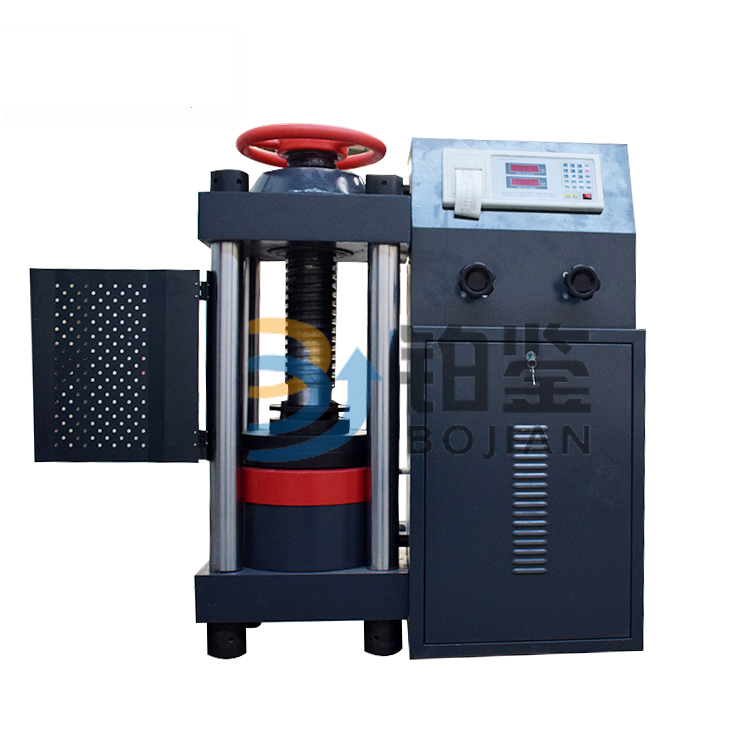

BJES-S2000KN型数显式电液压力试验机
时间:2019-11-14 13:55        点击:
一、主要用途
    数显式电液压力试验机用于测定砖、石、砼等建筑材料的抗压强度。
    本数显式电液压力试验机为电动液压加荷、传感器测力、数字显示力值、打印机打印力值数据、并换算抗压强度。本试验机符合国家标准《普通混凝土力学性能实验方法标准》,应手动控制加载速度,并具有加荷速度指示装置、峰值保持、过载保护功能,是建筑、建材、公路桥梁等工程单位必备的试验检测设备。
二、主要技术参数
1、最大载荷:2000KN
2、示值准确度: 一级
3、最小分辨值:0.1KN
4、承压板间最大距离:320mm
5、上下压力板规格: 250×220mm(可根据您的要求定制)
6、活塞直径*最大行程:直径240×40㎜
7、电机功率:0.75KW
8、输入电压:380V
9、外型尺寸:约880×480×1280㎜
10、数显式电液压力试验机净重:约700kg
三、结构简介
    试验机主要有机体、液压操纵箱、测力仪表等三部分组成。
1、机体部分
    数显式电液压力试验机机体由四根立柱将缸体与上梁连接在一起,在试验机的上横梁上装有调节丝杠,大手轮及螺母丝杠可调整试验机的空载高度,丝杠下端装有球座与上压板。下压板置与油缸的活塞上,当试件与上压板接触时,上压板球座能自调正平衡、使试件与上下压板保持水平。下压班上刻有试件定位用的刻线,做试验时试件要对准刻线,下压板下面设有防尘罩壳,防止或减少活塞升降时粉尘进入油缸,损坏缸体或油封。活塞与油缸间设有密封装置,可以防油外泄,但使用时活塞仍有微量油外泄时,在缸体顶端有环型油槽,并有泄油通道排出,流回大油箱。
2、液压操纵部分
    本试数显式电液压力试验机的操纵箱主要有油箱、油泵、滤油器、电动机、速度阀、回油阀等组成,油泵为直转式轴向五柱泵,试验机在加荷时,应手动控制加载速度阀使活塞上升速度得到恢复控制(该速度与安全阀为一体式),卸荷时,可转动回油阀,油缸会慢慢下降。试验机在出厂时已将安全阀调至适当位置,在正常使用时用户不可对安全阀进行调整。
