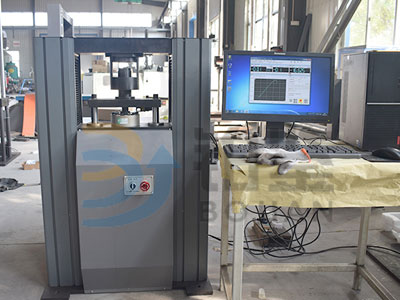

BJBW-60 微机控制杯突试验机
时间:2020-06-12 16:21        点击:
杯突试验机

BJBW-60微机控制杯突试验机是用来检验金属薄板和带材在试验过程中的塑性变形性能、和检测有色金属薄板的各向异性的设备。

GB/T4156-2007《金属材料薄板和薄带埃里克森杯突试验》
GB/T5125-2008《有色金属冲杯试验方法》

1、最大试验力:60kN
2、测力范围:1kN~60Kn
3、测力精度:示值的±1%
4、试验准确度:杯突值精度±0.01mm
5、试验速度:2~100mm/min  (任意速率恒速控制)
6、板材厚度:
   标准杯突试验  0.2—2mm
   非标准杯突试验0.2—3mm
   标准冲杯试验有色金属板0.1—2mm
   板材最大宽度:100mm
7、冲头最大行程:60mm
8、夹紧活塞行程:19—21mm
9、最大冲压负荷: 60kN
10、最大夹紧负荷:25kN
11、杯突试验模具规格:
标准冲头球径:φ20±0.05mm
标准垫模孔径:φ38±0.1mm
标准固定模孔径:φ27±0.05mm
12、杯突试验机外形尺寸:1300×800×1300mm
13、杯突冲头规格:
    标准杯突冲头直径:φ20±0.05
    提供非标准杯突冲头直径:φ20±0.05mm,8±0.02mm,3±0.02mm
14、夹持试样厚度:0.05~2mm (高精度传感器,可实现超薄板材试验)
15、杯突值分辨率:0.01mm
16、液压油:N46号液压油
17、杯突试验机主机重量:约300Kg
18、外形尺寸:约760×400×1700)mm
